Name: Ċina CGET C500 Drilling Rig N Daqs 1044m Fornituri Qawwija Portabbli, Manifatturi - Fabbrika Diretta bl-ingrossa - CGET
Brand: CGET
SKU: 209003944

CGET C500 Rig pjattaforma tat-tħaffir għall-esplorazzjoni tal-qalba tal-wiċċ hija kompatta, iżda qawwija. Id-disinn kompatt tiegħu jagħmilha faċli għall-pożizzjoni u t-trasport, Id-disinn b'saħħtu u robust jippermetti tħaddim kontinwu wkoll f'postijiet remoti u ambjenti operattivi ħarxa, għal NWL Daqs: 1044m

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

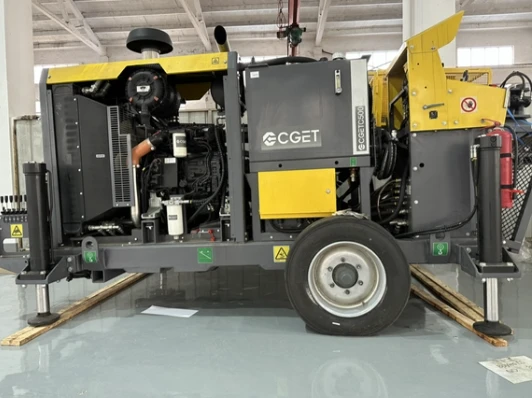

Żgħir u kompatt-Minkejja huwa żgħir u kompatt

barra, il-Boyles C500/C500T jipprovdi t-torque u

RPM neċessarju għall-qlub tad-daqs BWL-PWL, li jagħmilha l-aktar

rig b'saħħtu fil-klassi tiegħu.

product-532-398

Disinn robust - Iddisinjat għal robustezza u tħaddim fi

ambjenti ħarxa, il-Boyles C500/C500T għadu għaddej u

fuq mingħajr interruzzjoni, jimminimizzaw ir-rekwiżiti tas-servizz.

Sigurtà - Ir-rig huwa ddisinjat b'moħħ is-sigurtà,

jimminimizza r-riskju ta 'korriment personali waqt it-tħaddim

product-528-396

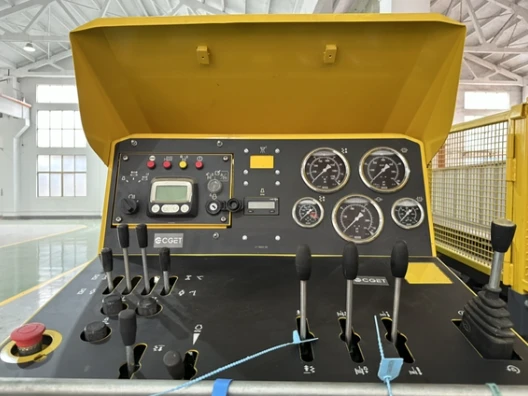

Il-funzjonijiet kollha tat-tħaffir huma mwettqa, bl-użu

il-kontroll ergonomiku u faċli għall-utent

panel li juri wkoll it-tħaffir kollu

parametri meħtieġa biex jiġi żgurat

tħaffir produttiv.

product-225-310

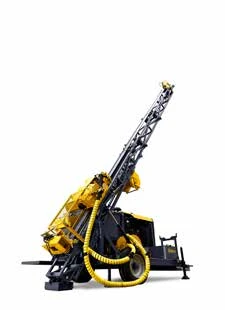

Tier III Cummins magna hija rikonoxxuta għall-ħajja durabbli tagħha, effiċjenti

tħaddim u kapaċità li jimminimizzaw il-konsum tal-fjuwil anke fi

l-aktar ħorox ta 'operazzjonijiet tat-tħaffir.

Speċifikazzjonijiet Tekniċi Ewlenin:

Parank tal-wajer
Kapaċità		1 500 mx 6 mm, 1 850 mx 5 mm
Ġbid tal-linja		Tanbur vojt: 9.0 kN, tanbur sħiħ: 2.4 kN
Veloċità tal-linja		Tanbur vojt: 126 m/min (413 pied/min); tanbur sħiħ: 484 m/min (1 588 pied/min)

Sistema idrawlika

Pompa primarja			25 MPa, 182 l/min (3 626 psi, 48 gal/min)
Pompa sekondarja			20 MPa, 135 l/min (2 901 psi, 36gal/min)
Pompa awżiljarja			21.5 MPa, 39 l/min (3 118 psi, 10 gal/min)
Tkessiħ taż-żejt idrawliku			Arja

Parank tal-wajer
Kapaċità		1 500 mx 6 mm, 1 850 mx 5 mm
Ġbid tal-linja		Tanbur vojt: 9.0 kN, tanbur sħiħ: 2.4 kN
Veloċità tal-linja		Tanbur vojt: 126 m/min (413 pied/min); tanbur sħiħ: 484 m/min (1 588 pied/min)

Parank prinċipali
	Metriku	L-Istati Uniti
Kapaċità ta 'linja waħda, tanbur vojt	69 kN	15 500 lb
Veloċità tal-linja, tanbur vojt	39.7 m/min	130 pied/min
Daqs tal-kejbil	27 mx 16mm	89' x 0.63"

Data tal-magħżel
Għażla tal-firxa: Kontroll manwali mill-istazzjon tal-operatur Ras biċ-ċappetti: Tbandal bogħod

	Proporzjon	Veloċità, rpm	Torque
			Metriku	L-Istati Uniti
Veloċità baxxa	17.55 : 1	50 – 200 rpm	6 787 – 2 672 Nm	5 002 - 1 969 lbf
Veloċità għolja	2.70 : 1	350 – 1 300 rpm	1 066 – 420 Nm	785 - 309 lbf

Unità ta 'rotazzjoni
Mudell							Durahead 6M
Qawwa							Mutur idrawliku – veloċità varjabbli/ riversibbli
Drive finali							Gear misjuq
Magħżel (dijametru intern)							124 mm (4.9")
Torque massimu							5 850 Nm
Veloċità massima							1 300 rpm

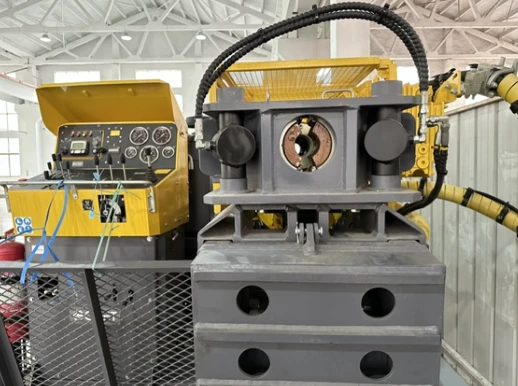

Morsa tal-virga
Iftaħ u jagħlaq idrawlikament. Faċli biex titneħħa xedaq, xedaq komuni minn 56 mm sa 117 mm	Metriku	L-Istati Uniti
Dijametru massimu	210 mm	8.3"
Dijametru massimu tal-ikklampjar	117 mm	4.6"
Kapaċità ta 'żamma	Sa 13 000 kg	29 000 lb

Arblu u sistema ta 'għalf

	Metriku	L-Istati Uniti

Ivvjaġġar tal-għalf	2.0 m	6.6'
Veloċitajiet tal-għalf	Mgħaġġla u bil-mod b'kontroll varjabbli
Dump tal-arblu	0.42 m	1.4'
Imbottatura	59.6 kN	13 390 lb
Iġbed	107 kN	24 055 lb
Angolu tat-tħaffir	45 grad - 90 grad
Tul tal-ġibda tal-virga	6.09 m	20'

Kapaċità tal-fond

Daqs tat-toqba	Standard		Vireg tal-Ħajt irqiq
	Metriku	L-Istati Uniti	Metriku	L-Istati Uniti
B	1 325 m	4 347'	1 573 m	5 161'
N	1 044 m	3 425'	1 191 m	3 907'
H	693 m	2 274'	948 m	3 110'
P	423 m	1 388'	664 m	2 178'
*Dawn iċ-ċifri jservu bħala linji gwida biss. Huma kkalkulati bil-forza tal-ġibda disponibbli minn winċ prinċipali, piż ta ' string drill fl-ilma mimli toqba u WOB medju. Is-CGET ma tistax tiggarantixxi li dawn il-kapaċitajiet jintlaħqu fil-kundizzjonijiet tax-xogħol kollha minħabba fatturi li jvarjaw bħal ITH użat, kundizzjonijiet tal-art u differenzi fl-operat.
