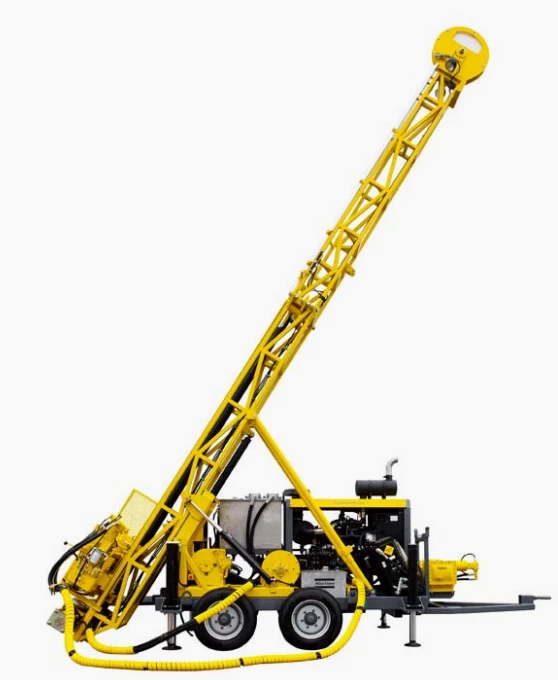

Tħaffir ta' Esplorazzjoni CGET CGET CS14/CS14C Core Drill

SPEĊIFIKAZZJONIJIET TA' PRESTAZZJONI CS14/CS14C



Coring tal-kapaċità tal-fond (wajer jew konvenzjonali)

Blinja tal-wajer1540 m(5052 pied)

Nlinja tal-wajer1200 m(4042 pied)

H linja tal-wajer800 m(2695 pied)

Plinja tal-wajer475 m(1558 pied)

* Il-fond huwa bbażat fuq toqba vertikali *

Parank prinċipali

Kapaċità ta' linja waħda: Tanbur vojt 80 kN (18 000 lb)

Veloċità tal-linja: Tanbur vojt 44 m/min (148 pied/min)

Daqs tal-kejbil: 35 m (118 pied) x 16 mm (10/16 in)



Wireline

Kapaċità: 1830 m (6000 pied) ta '4,76 mm (3/16 in) 975 m (3200 pied) ta' 6,35 mm (1/4 in)

Ġbid tal-linja: Tanbur vojt: 11,9 kN (2665 lb) tanbur sħiħ: 3,0 kN (668 lb)

Veloċità tal-linja: Tanbur vojt 114 m/min (374 pied/min) tanbur sħiħ 453 m/min (1486 pied/min)



Arblu u sistema ta 'għalf

Ivvjaġġar tal-għalf: 3,5 m (11,5 pied)

Veloċitajiet tal-għalf: Mgħaġġla u bil-mod b'kontroll varjabbli

Spinta: 59,6 kN (13 390 lb)

Ġbid: 138 kN (31 020 lb)

Angolu tat-tħaffir: 45 sa 90 grad

Tul tal-ġibda tal-virga: 6,09 m (20 pied)



Unità tal-qawwa

Manifattura: Cummins

Mudell: QSB6,7 Livell III

Volum: 6,7 litru 6 cyl.

Qawwa: 153 kW (208 hp)

RPM: 1800

Tip ta 'magna: Diesel turbocharged/wara mkessaħ

Tkessiħ: Ilma

Sistema elettrika: 24 V (Alternatur 24 V, 95Amp)



Sistema idrawlika

Pompa primarja: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Pompa sekondarja: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Pompa awżiljarja: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Tkessiħ taż-żejt idrawliku: Arja



Drillhead u veloċitajiet taż-żarżur

Qawwa: Mutur idrawliku - veloċità varjabbli/riversibbli

Drive finali: 4 fil-katina misjuqa f'banju taż-żejt - proporzjon 2:5

Magħżel (dijametru intern): 117 mm (4 5/8 pulzieri)

Veloċità tal-magħżel: 117-1300 rpm

Torque: Max 5113 Nm (3771 ftlb)

Ras biċ-ċappetti: Tbandal bogħod



Għażla tat-tkaxkir

Ir-Radju Remote Controlled, veloċità massima 3 km/h

Faxxa tat-tkaxkir heavy duty, 300 mm wiesgħa 6991 1389 01 (v4.1)



Assemblaġġ taċ-ċokk

Tip: Miftuħ idrawliku, rebbiegħa magħluqa

Dijametru intern massimu: 117 mm (4 5/8 pulzieri)

Kapaċità ta' żamma: 1 8143 kg (40 000 lb)



Detentur tal-Vireg

Tip: Miftuħ idrawliku, rebbiegħa tal-gass magħluqa

Dijametru intern massimu: 210 mm (8,3 in)

Kapaċità ta' żamma: 13 000 kg (28 660 lb)



Appoġġ tal-bażi tat-tħaffir

Rig immuntat fuq karru, erba' roti ta' 770 mm (30,3 in).

Appoġġ: 4 ġakkijiet idrawliċi

Dijametru tal-kuxxinett: 200 / 230 mm (7,87 / 9 pulzieri)

Tul tal-ivvjaġġar: 550 mm (21,6 in)



Piż

- CS14 inkl. Trido140 u Holder tal-Vireg: 7000 kg (15 430 lb)

- CS14C (immuntat fuq it-tkaxkir): 9000 kg (19 800 lb)



Dimensjonijiet (L – W – H)

Fil-pożizzjoni tat-trasport (arblu ta' fuq imneħħi):

6370 mm (21,45ft) 2200 mm (7,22ft) 2340 mm (7,88ft)



Trasport fuq is-sit tat-tħaffir (arblu ta' fuq mitwi):

6370 mm (21,45ft) 2550 mm (8,59ft) 2340 mm (7,88ft)



Tagħmir standard

-Dum tal-arblu idrawliku

-Detentur tal-virga ta 'daqs P idrawliku

-Arblu f'żewġ sezzjonijiet

-4 ġakkijiet tal-livellar idrawliċi

-Rota ta 'sheave tal-kuruna kbira

-Pakkett tal-irmonk

-Ilbes linji fuq l-arblu t'isfel

-Tank tal-fjuwil 200 l (53 gal)

-Gwardji tas-sigurtà

-Filtru tal-fjuwil u separatur tal-ilma

-Pompa tal-mili tal-ġibjun taż-żejt idrawliku

-Żieda tal-arblu idrawliku



Għażliet

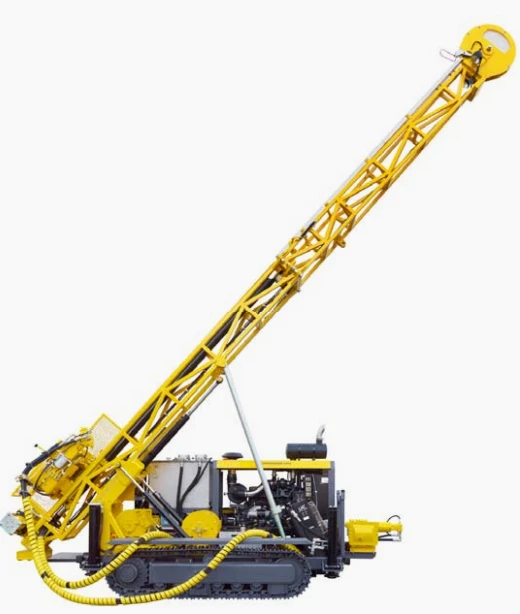

-Crawler immuntat rig - CS14C

-Mixer tat-tajn idrawliku

-RPM miter

- Miter tal-fluss tal-ilma (massimu 6,4 MPa)

-Pompa idrawlika tat-tajn, Trido 140:

fluss massimu / pressjoni: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Il-piżijiet u d-dimensjonijiet kollha huma approssimazzjonijiet u huma soġġetti għal tibdil mis-CGET
